Pneumatiek
Bij deze opdracht ga je zelf een werkstuk ontwerpen en maken waarbij iets gaat bewegen op pneumatiek (luchtdruk). Wat je laat bewegen mag je geheel zelf bedenken je kunt hierbij kun je bijvoorbeeld denken aan een apparaat die een functie moet vervullen. Dit doen we door de stappen van de DTMC ontwerpcyclus te doorlopen. Hieronder vind je een hoop informatie die je bij de opdracht gaat helpen. neem de informatie goed door en maak hiervan gebruik tijdens het ontwerpen van jouw werkstuk.
In de afbeelding hiernaast zie je een grijper die werkt op luchtdruk. als het handvat naar voren beweegt verplaatst de lucht van de ene cilinder (spuit) naar de andere cilinder en hierdoor gaat de bek van de grijper open. Dit voorbeeld laat goed de werking zien van hoe je met luchtdruk iets kunt laten bewegen. Doe hier je voordeel mee bij het ontwerpen van je eigen idee ( dus niet een grijper maken :) )

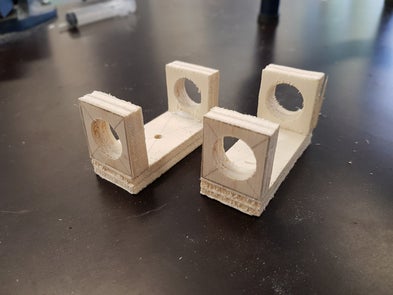

In de afbeelding hiernaast zie je twee houders om een spuit in te kunnen plaatsen zodat deze een vaste basis hebben om vanuit te kunnen werken. Er is in dit geval een gat geboord met speedboor 17mm dit is even groot als de dikte van de spuit. De vorm van de houder kan geheel naar eigen wens worden vormgegeven. Het hoeft er dus niet hetzelfde uit te zien het is zelfs leuker als je je eigen ontwerp maakt.
