Zenuwspiraal

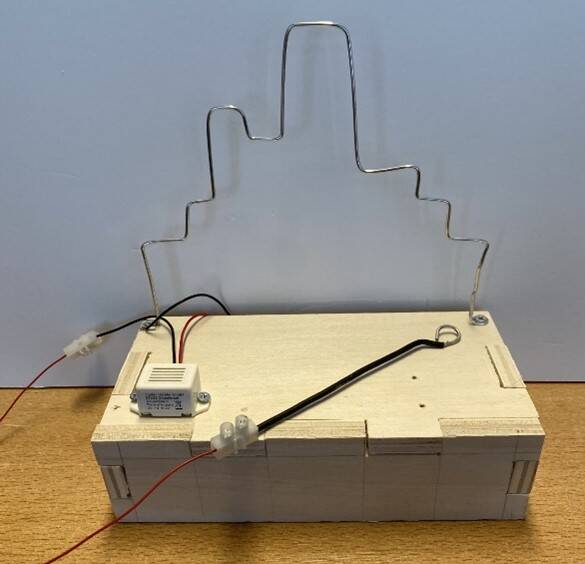

Bij deze opdracht ga je een stressmeter met buzzer maken. het is bij dit leuke maar zenuwslopende spelletje de bedoeling dat je met een hendeltje de hele weg over het ijzerdraad aflegt zonder deze aan te raken. Doe je dit wel dan gaat de buzzer af en moet je weer opnieuw beginnen.

het werkstuk moet aan de volgende eisen voldoen:

  • alle tandverbindingen zijn netjes uitgetekend.
  • alle tandverbindingen zijn zoals het ontwerp.
  • de stroomkring is zoals het ontwerp.
  • De stroomkring werkt.
  • Het ijzerdraad is naar eigen ontwerp gebogen.
  • Je werkstuk is goed afgewerkt.



Om je klaar te stomen voor het maakwerk van het werkstuk maak je eerst het werkblad en begin je daarna pas met het maakwerk.






Beantwoord de volgende vragen met behulp van de website www.techniekvanthijs.nl of het bronnenboek.

werk deze uit op de voorkant van een ruitjesblad.

1. Lees de tekst over een stroomkring en geef een beschrijving van wat een stroomkring is.

2.. Teken een stroomkring met een spanningsbron, schakelaar en een gloeilamp.

2. Wat gebeurt er als je geen elektriciteit afnemer hebt in een stroomkring?

3. Wat is een spanningsbron?

4. Wat is een Zoemer/buzzer?

5. Wat is een schakelaar?

6. Hoe maken we zelf een schakelaar bij de stressmeter?

7. Teken de symbolen van een Spanningsbron, Zoemer / buzzer en een schakelaar.

8. Teken een stroomkring met een spanningsbron, zoemer \ buzzer en een schakelaar

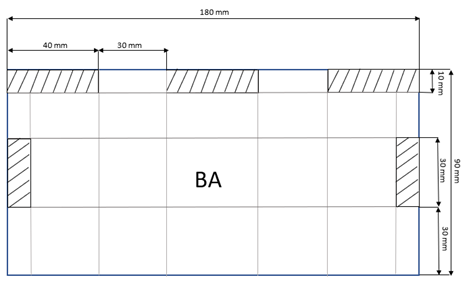

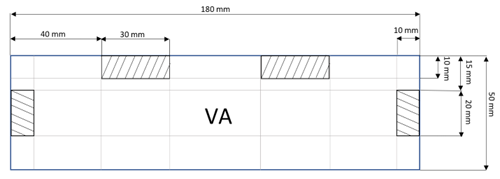

Hieronder zie je drie aanzichten getekend van de stressmeter. De aanzichten staan echter niet in de juiste volgorde en een is verkeerd om getekend. Teken op een ruitjes blad (A3) de aanzichten in de juiste volgorde volgens de maten die er bij staan en zet de maatlijnen er op de juiste manier om heen.




De bovenstaande opdrachten staan ook uitgewerkt op dit invulblad. klik op de knop werkblad en print deze uit om deze te kunnen gebruiken.


Als je zover bent dat je kunt beginnen met het maakwerk kun je hiernaast klikken om het wekboekje voor het maakwerk te openen. Lees goed en volg de stappen. Succes !
