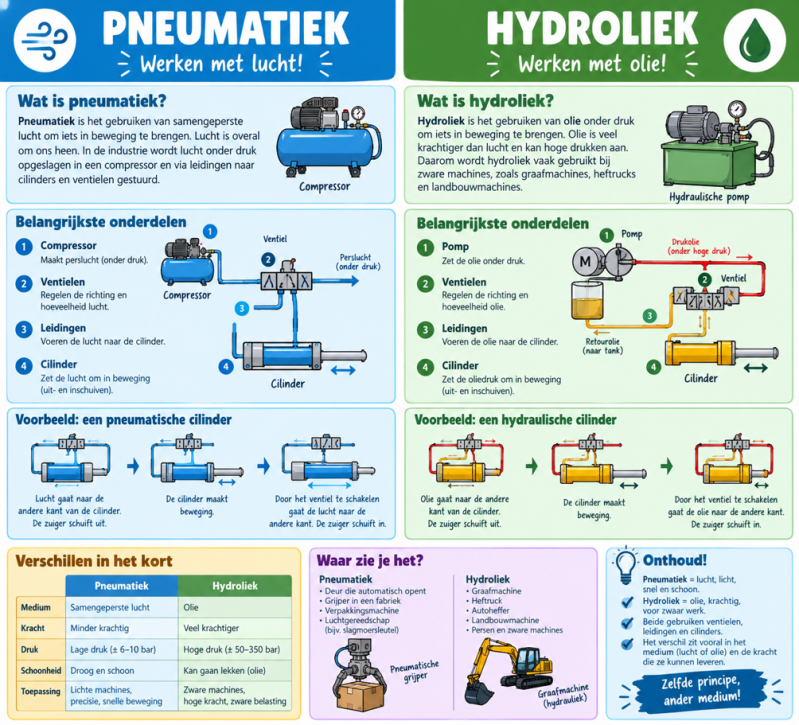

Pneumatiek en hydrauliek

Wat zijn pneumatiek en hydrauliek?

Pneumatiek en hydrauliek zijn technieken waarbij druk wordt gebruikt om machines te laten bewegen. Een medium wordt onder druk gebracht en via leidingen naar een onderdeel gestuurd. Daar kan de druk bijvoorbeeld een cilinder laten bewegen.

Pneumatiek – werken met lucht

Bij pneumatiek wordt gewerkt met samengeperste lucht. Een compressor perst lucht samen. Deze perslucht gaat via leidingen en een ventiel naar een cilinder. De lucht duwt tegen een zuiger, waardoor de zuigerstang naar buiten of naar binnen beweegt.

Belangrijkste onderdelen

• Compressor: Perst lucht samen en maakt perslucht.

• Ventiel: Bepaalt waar de perslucht naartoe gaat.

• Leidingen: Brengen de perslucht naar de onderdelen.

• Cilinder: Zet de luchtdruk om in een beweging.

Hoe werkt een pneumatische cilinder?

Het ventiel stuurt perslucht naar één kant van de cilinder. De lucht duwt de zuiger weg en de zuigerstang beweegt. Door het ventiel om te schakelen gaat de lucht naar de andere kant en beweegt de zuigerstang terug.

Perslucht → ventiel → cilinder → beweging

Waar wordt pneumatiek gebruikt?

Bijvoorbeeld bij automatische deuren, fabrieksmachines, grijpers, verpakkingsmachines en luchtgereedschap. Pneumatiek is vooral handig voor snelle, regelmatige bewegingen.

Hydrauliek – werken met olie

Bij hydrauliek wordt olie onder hoge druk gebruikt. Een hydraulische pomp brengt de olie onder druk. Via leidingen en ventielen gaat de olie naar een cilinder. De olie duwt tegen een zuiger en zorgt voor een krachtige beweging.

Belangrijkste onderdelen

• Pomp: Brengt de hydraulische olie onder druk.

• Ventiel: Bepaalt de richting waarin de olie stroomt.

• Leidingen: Voeren de olie naar de cilinder en terug.

• Cilinder: Zet de oliedruk om in een krachtige beweging.

• Reservoir: Bevat de hydraulische olie.

Hoe werkt een hydraulische cilinder?

De pomp zorgt voor druk in de olie. Het ventiel stuurt de olie naar één kant van de cilinder. De olie duwt de zuiger en de zuigerstang beweegt. Door het ventiel om te schakelen stroomt de olie naar de andere kant en beweegt de cilinder terug.

Pomp → ventiel → cilinder → beweging

Waar wordt hydrauliek gebruikt?

Hydrauliek wordt gebruikt bij machines waarbij veel kracht nodig is, zoals graafmachines, heftrucks, kranen en landbouwmachines.

Voorbeelden

Fabrieksmachines, grijpers, luchtgereedschap

Graafmachines, kranen, heftrucks

Het belangrijkste verschil

Het basisprincipe is hetzelfde: druk wordt gebruikt om beweging te maken. Het belangrijkste verschil is het medium dat onder druk wordt gebruikt.

PNEUMATIEK = LUCHT

HYDRAULIEK = OLIE

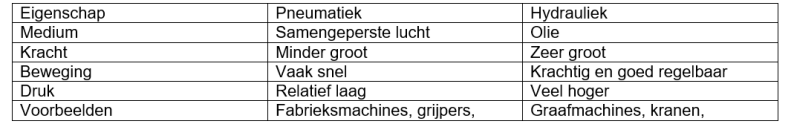

Pneumatiek en hydrauliek vergeleken
